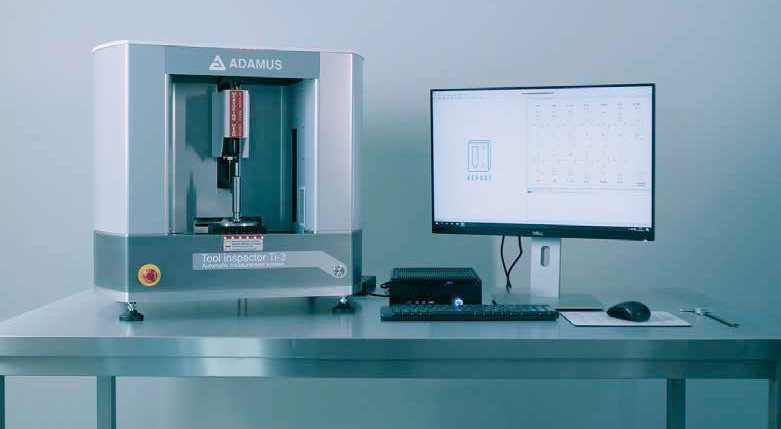

TI-3 | Máquina de medición de punzones y matrices
La TI-3 es una máquina para el control dimensional de punzones y matrices en fabricación de comprimidos. Realiza mediciones automáticas, también en herramientas complejas.
En punzones trabaja sin contacto con resolución de 0,001 mm.
En matrices mide el desgaste de forma táctil, también con 0,001 mm de resolución.
Incorpora cámara con enfoque automático e iluminación LED regulable, y un controlador integrado con comunicación USB 2.0.
El software tiene arquitectura abierta (tecnología .NET Framework) y puede ejecutarse en Windows 7 o Windows 10. Permite cargar automáticamente archivos CAD, guardar y personalizar protocolos de medición y exportarlos a Excel o PDF. Las imágenes capturadas por la cámara se almacenan en archivo. Incluye función de emparejamiento de punzones, interfaz multilingüe y opción de añadir idiomas. La vista de cámara puede mostrarse en máxima resolución y la posición del punzón se controla con el ratón. Además, la arquitectura abierta permite ampliar funciones instalando nuevas bibliotecas de medición.
La máquina se suministra con bibliotecas de medición básicas para el dimensionamiento automático de punzones y matrices de una pieza según normas como EURO-B, EURO-D, TSM-(IPT)-B, TSM-(IPT)-B2, TSM-(IPT)-D, FETTE EU1’’-441, PHARMA, 20/28, 25/32, 25/32 SLOTTED y FS12.
- En punzones la biblioteca básica mide automáticamente altura total (L0), altura de trabajo (L1), profundidad de la cuba (L0–L1), ejes A y B en punzones con forma (o diámetro D en punzones redondos) y diámetros del mango d1 y d2.
- En matrices, permite medir el perfil interno del orificio.
- Para casos especiales (incluidos punzones y matrices multipunta con más de dos puntos), se pueden suministrar bibliotecas específicas según necesidades.
Funciones adicionales:

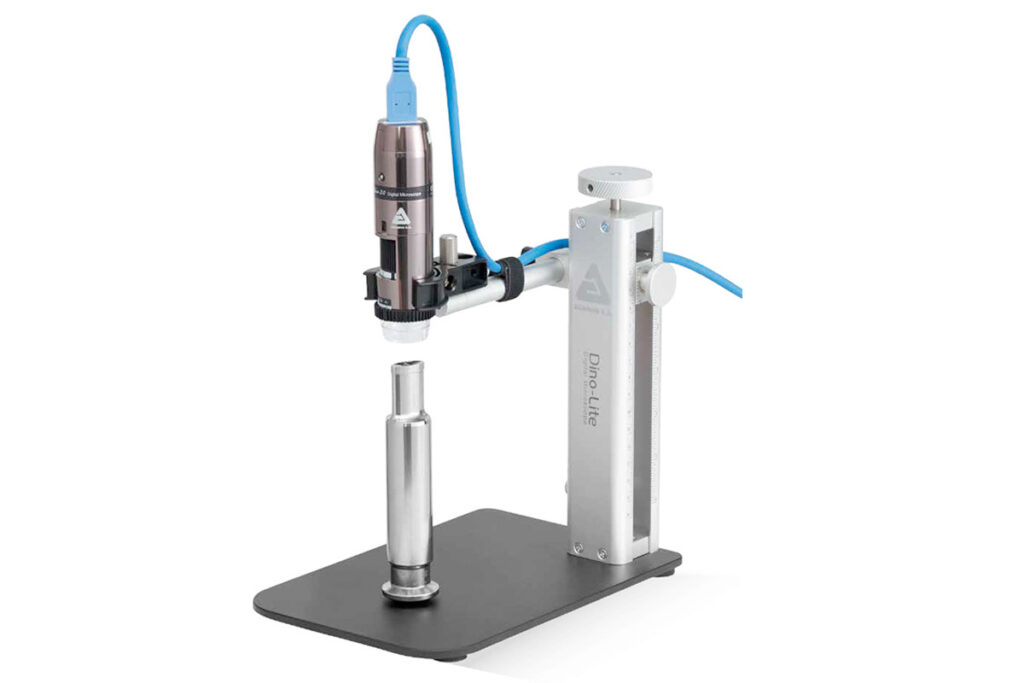

Incluye control de calidad visual de la pieza y medición de la altura de grabado. Máquinas medición.
Datos técnicos:
- Alimentación: 110 V / 230 V, 50–60 Hz
- Temperatura recomendada: 20 °C ± 0,5 °C
- Idiomas del sistema de control: español, inglés, polaco, alemán, ruso, portugués (Brasil), francés y checo (otros bajo solicitud)
- Se suministra con soportes específicos para punzones y matrices
